Dit stappenplan loodst je door één veelvoorkomende klus, van een lege kaart tot een pakket bestanden dat de gemeente kan goedkeuren: een straat die dicht is voor werkzaamheden, met een omleiding die met borden is aangegeven. Bij elke stap staat een link naar het volledige artikel als je meer wilt weten.
Wanneer je dit nodig hebt
Gebruik het voor je eerste echte afsluiting, of als checklist voordat je een plan verstuurt. Ken je de editor al goed, dan kun je het overslaan. Met één losse vraag ben je sneller klaar in het artikel over dat onderwerp.
1. Maak het plan aan
Kies op Home voor Verkeersplan. Vul het Land in, een plannaam die zegt waar en wanneer (bijvoorbeeld Utrecht, afsluiting Neude, week 38), en Start en Einde van de werkzaamheden. Klik op Start tekenen.
De datums komen op elke pdf-pagina en zetten Melvin aan. Je eerste plannen.
2. Zoek de straat
Klik op Adres zoeken en typ de straat met de plaatsnaam, bijvoorbeeld Neude, Utrecht. Zoom in tot de kruispunten aan beide kanten van de afsluiting de kaart vullen. Adres zoeken, zoomen en Schaal.
3. Sluit de weg af
Open Verkeersobjecten → Borden:
- Zoek C01 (gesloten in beide richtingen) en plaats er één aan elke kant van het afgesloten stuk.
- Zoek J16 (werk in uitvoering) en plaats er één op elke aanrijroute, vóór het punt waar het verkeer de afsluiting bereikt.
- Schrijft je vergunning een snelheidslimiet voor, voeg die dan toe op de aanrijroutes.
4. Zet de straat af
Gebruik met een organisatieaccount Bulkborden: teken de lijn dwars over of langs het afgesloten stuk, kies BB33 (de kegel) en kies Gescheiden met een Afstand van een paar meter, zoals de ploeg kegels uitzet. Eén lijn levert een rij kegels op, met het aantal in de Materiaallijst. Bulkborden plaatsen langs een lijn.
Zonder Bulkborden plaats je met de hand een paar afzethekken uit Borden.
5. Teken de omleiding
- Klik op Lijn toevoegen en daarna op de pijl naar rechts ernaast (de lijn wijst vooruit), zodat de lijn laat zien welke kant het verkeer op gaat.
- Klik langs de straten van de omleiding en volg de weg. Dubbelklik om de lijn af te maken.
- Wil de gemeente het afgesloten stuk gemarkeerd zien, teken het dan met Rechthoek toevoegen.
6. Zet borden langs de omleiding
Zoek Omleiding in Borden. De omleidingsborden zijn combinatieborden, bijvoorbeeld Omleiding + custom routebord. Plaats er één op elk kruispunt waar het verkeer moet afslaan, open Details → Bord bewerken en stel de tekst en de pijl in. Geef elk bord een Naam, zodat je het makkelijk terugvindt in de Materiaallijst. Combinatieborden.
7. Maak de legenda leesbaar

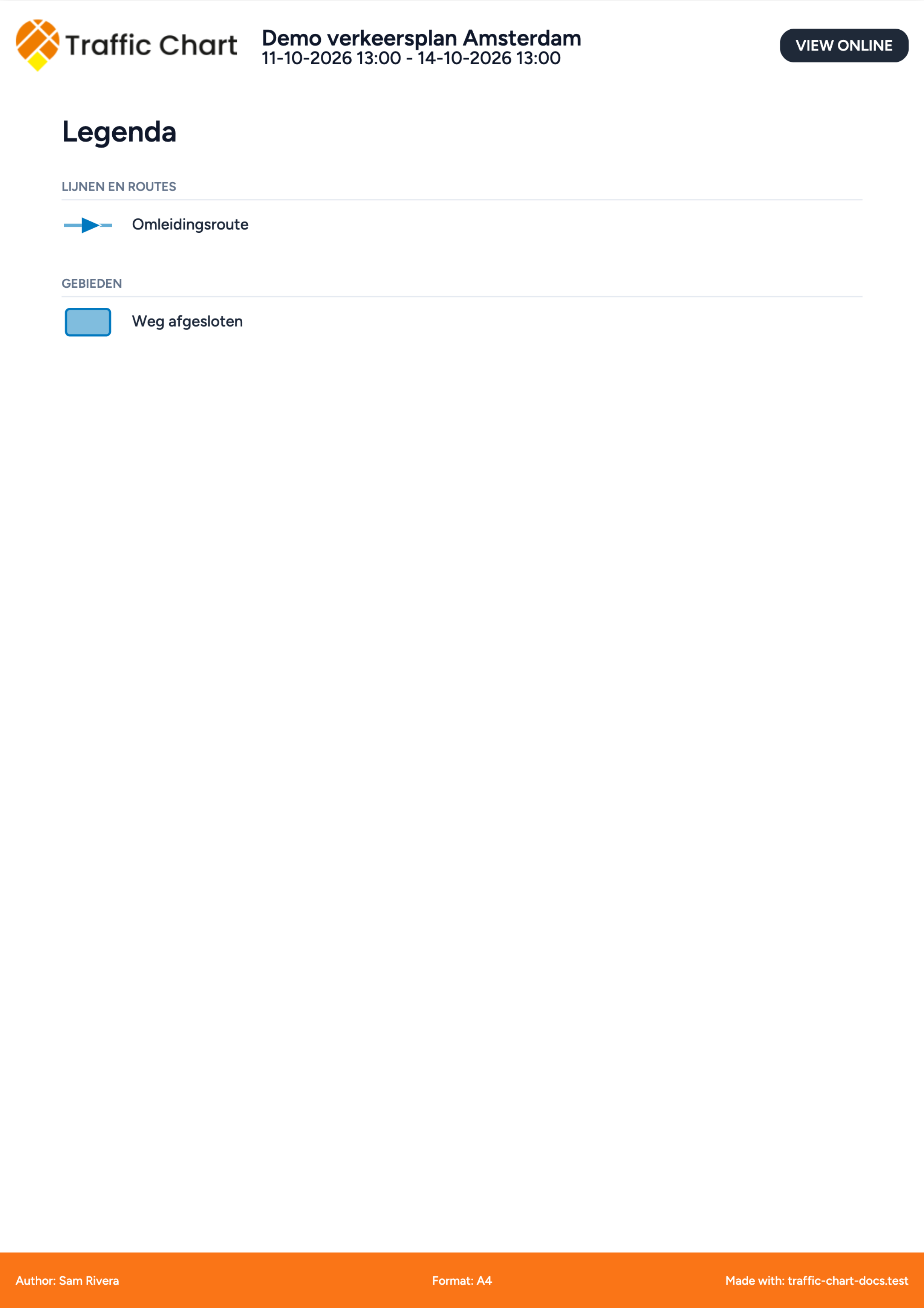

Open Items → PDF-legenda in de rechterzijbalk. Je lijn en rechthoek staan er al in, met leesbare kleurnamen. Geef ze een naam in gewone taal, bijvoorbeeld Omleidingsroute en Weg afgesloten. Dat is de tekst die de lezer ziet. Legenda van een verkeersplan.
8. Stel het pakket bestanden samen
Klik op Export. Werkt de gemeente met links, kopieer dan de Deelbare link en ga meteen naar stap 9. Wil je bestanden, klik dan op Verder naar exporteren:
- Teken een Detail-kaart om elk kruispunt van de omleiding.
- Teken met een Pro-account één XL-kaart om de hele omleiding en zet Detailkaders en XL-kaarten eerst aan. Pagina 1 is dan een overzicht met een genummerd vak voor elke detailpagina.
- Zet Legenda toevoegen en Materiaallijst aan.
- Klik op Nu exporteren en open de pdf.
Verkeersplannen exporteren en printen.
9. Verstuur het plan
De meeste gemeenten hebben liever de Deelbare link: die toont altijd de laatst opgeslagen versie. Stuur de pdf alleen mee als iemand om een bestand vraagt. Een plan delen en de alleen-lezen weergave.

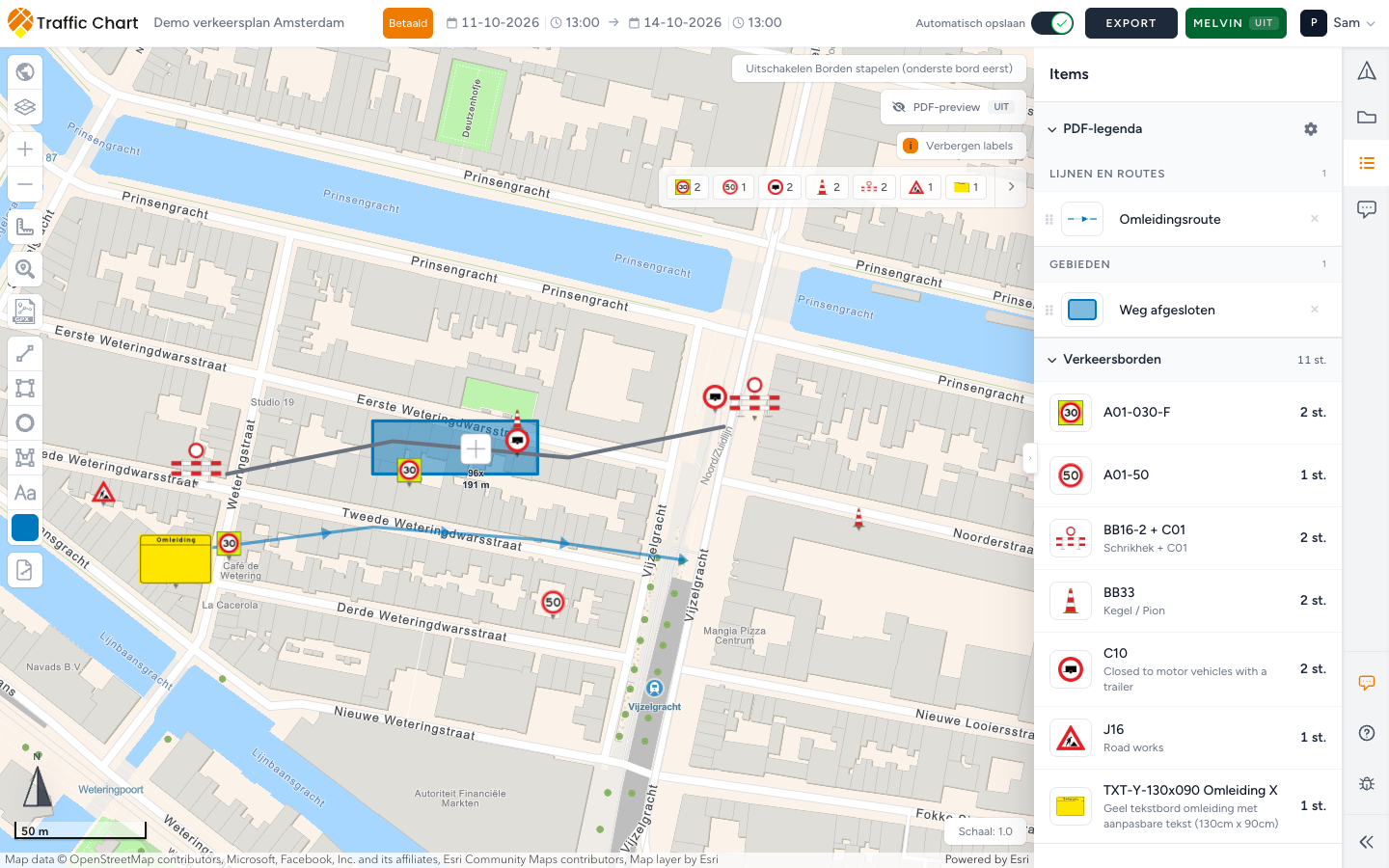

Zo ziet een goed resultaat eruit
- Aan beide kanten van de afsluiting staat C01, en op elke aanrijroute waarschuwt J16.
- De omleidingslijn volgt echte straten, met pijlen in de rijrichting.
- Bij elke afslag van de omleiding staat een bord.
- De legenda is in gewone taal geschreven, en de pdf begint met een overzicht dat naar de pagina van elk kruispunt verwijst.
Als je vastloopt
| Situatie | Waar je moet zijn |
|---|---|
| Een bordcode ontbreekt in Borden | Controleer het land van het plan: Verkeerd land of ontbrekende verkeersborden |
| Bulkborden of XL is vergrendeld | Functie niet beschikbaar voor mijn account |
| Na vijf borden op een nieuw plan kun je niet verder | Ik kan geen borden meer plaatsen |
| De pdf is leeg of de export loopt vast | Export mislukt of pdf is leeg |
