Evenementobjecten, gebieden en routes

Op deze pagina leer je tekenen in een evenementenplan: objecten uit de catalogus, zones, routes en teksten op de kaart. Maak eerst het plan aan. Houd daarna deze pagina erbij terwijl je het terrein invult.

Wanneer je dit nodig hebt

Gebruik deze pagina als de editor al open is en je iets op de kaart wilt plaatsen.

Sla deze pagina over als je alleen het plan wilt aanmaken, een pdf wilt exporteren of op de beoordeling van de gemeente wacht. Daarvoor zijn Handboek evenementenplannen, Een evenementenplan exporteren en Beoordeling voor organisatoren.

Wacht tot de kaart klaar is. Klik je te vroeg, dan kan Objecten de melding Kaart is nog niet klaar geven.

De rechterzijbalk heeft geen module Teksten. Teksten zet je op de kaart met Tekst toevoegen. Opmerkingen is de beoordeling door de gemeente, geen tekentabblad.

Waar je tekent

De rechterzijbalk heeft vijf modules als je bent ingelogd: Objecten, Gebieden, Lijnen en routes, Legenda en Opmerkingen.

Elke tekenmodule heeft bovenaan het paneel twee tabbladen: eerst de catalogus, daarna Details. Selecteer iets op de kaart en open dan Details. Is er niets geselecteerd, dan staat er in Details: Selecteer een object, objectrij, gebied, lijn of tekst om details te bekijken. Bij een geselecteerde objectrij opent Details met de kop Objectrij.

Een reeks van hetzelfde object plaats je niet klik voor klik. Gebruik Objecten in een rij plaatsen bij de gereedschappen links: Een rij evenementobjecten plaatsen. Legenda bepaalt welke verklaring in de pdf komt: Legenda van een evenementenplan.

Exporteer is een knop in de bovenbalk, geen module. Opslaan en Automatisch opslaan staan ook in de bovenbalk. Wacht op Automatisch opslaan: opgeslagen (of tot Opslaan klaar is) voordat je het tabblad sluit.

Tekst toevoegen is de knop Aa links op de kaart. Het is een kaartgereedschap. Het is geen tabblad in de zijbalk.

Lagen links op de kaart toont wat je al hebt geplaatst: Evenementobjecten, Evenementgebieden, Lijnen en routes, Objectrijen en Teksten. Vanaf een regel kun je Inzoomen op, Item vergrendelen / Item ontgrendelen en Labels tonen / Labels verbergen gebruiken voor die laag. Hele laag vergrendelen / Hele laag ontgrendelen vergrendelt elk item in die groep. In een lege groep staat Geen items in deze laag. Een regel zonder naam krijgt de standaardnaam Object, Gebied, Lijn, Objectrij of Tekst.

Is het plan vergrendeld, dan blijven Objecten, Gebieden en Lijnen en routes uitgeschakeld. De tooltip is Dit evenementenplan is vergrendeld en kan niet worden bewerkt. Opmerkingen kun je nog wel openen.

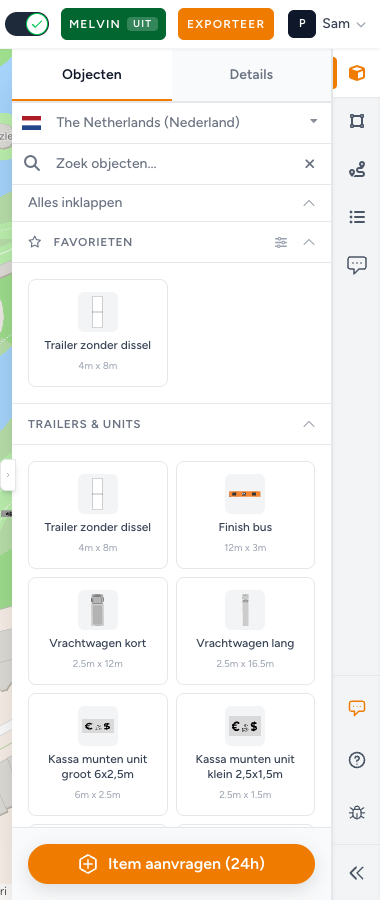

Objecten

Open Objecten. Dit is de catalogus met meubilair en materieel: tenten, toiletten, aggregaten, hekken en alles wat er verder op het terrein staat.

Zoeken en categorieën

Het zoekveld is Zoek objecten.... Het zoekt op objectnamen en codes. Is er geen resultaat, dan zie je Geen objecten gevonden.

Bij Pro- en organisatieaccounts is de eerste groep Favorieten: de objecten die je zelf een ster hebt gegeven. Favoriete evenementobjecten.

Alles inklappen / Alles uitklappen klapt elke zichtbare categorie in of uit.

De categorienamen in het Nederlands:

Elke tegel toont de naam van het type. Heeft de catalogus een standaardmaat, dan staat die ook op de tegel in meters bij meters, bijvoorbeeld 2m x 3m.

Een object plaatsen

1. Klik op een type. De tegel licht op en de cursor wordt een kruis. Klik nog een keer op hetzelfde type om te annuleren.
2. Klik één keer op de kaart. Het object komt op dat punt te staan.
3. Selecteer het. De werkbalk op de kaart is Verplaatsen, Draaien, Dupliceren, Bewerken, Deselecteren en Verwijderen. De hoekgrepen zijn Formaat wijzigen vanaf linksboven, Formaat wijzigen vanaf rechtsboven, Formaat wijzigen vanaf rechtsonder en Formaat wijzigen vanaf linksonder.
4. Bewerken opent Details.

Is de objectlaag nog niet klaar, dan geeft de app de melding Kaart is nog niet klaar. Wacht even en probeer het opnieuw.

Heb je een type nodig dat niet in de lijst staat? Gebruik Item aanvragen (24h) onderaan Objecten. Dat opent een aanvraagformulier. Beschrijf het item. Teken verder met het best passende type als het evenement niet kan wachten.

Heb je een rij hekken, een rij toiletten of een ander type nodig dat zich herhaalt? Klik op Objecten in een rij plaatsen in plaats van elk object los te plaatsen. Een rij evenementobjecten plaatsen.

Aan de geplaatste evenementobjecten ziet de beoordeling in de app bij welke gemeente het plan hoort. Gebieden, lijnen en tekst tellen niet mee. Meldt Opmerkingen later Plaats evenementobjecten om beoordeling aan te vragen, zet dan minstens één object op de werkelijke locatie. Zie Beoordeling voor organisatoren.

Details van een object

Afbeelding passend maken: Passend of Uitrekken

Afbeelding passend maken is alleen van belang voor typen met een afbeelding.

• Passend behoudt de beeldverhouding van de afbeelding binnen de rechthoek van het object. De ruimte die overblijft, krijgt de kleur van Achtergrond bij passend maken.
• Uitrekken vult de rechthoek en kan de afbeelding vervormen.

Zet eerst Passend aan als je een achtergrondkleur wilt. Klik je op het kleurvakje terwijl het object op Uitrekken staat, dan verschijnt de melding Achtergrondkleuren werken met beeldverhouding behouden. Zet beeldverhouding behouden aan om een kleur te kiezen. De knop voor afbeelding passend maken knippert, zodat je hem snel vindt.

Staat Passend aan, dan bevat het kleurmenu Achtergrondkleur kiezen. Bij typen met een afbeelding staat er ook Transparante achtergrond gebruiken. Bij een transparante achtergrond schakelt de app over op Uitrekken. De melding is Transparante achtergrond gebruikt uitrekken, daarom is beeldverhouding behouden uitgezet.

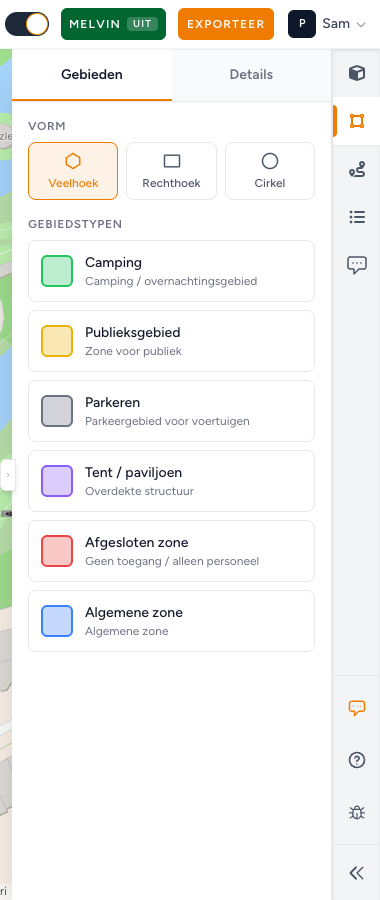

Gebieden

Open Gebieden. Teken de zones van het terrein: camping, publiek, parkeren, tenten, afgesloten terrein en algemene vlakken.

Vorm

Kies een Vorm voordat je een type kiest:

Blijf in Gebieden, zodat Vorm en Gebiedstype bij elkaar blijven. Klik nog een keer op hetzelfde Gebiedstype als je met het verkeerde type bent begonnen.

Gebiedstypen

Klik op een type om te beginnen met tekenen. Klik nog een keer op hetzelfde type om te annuleren.

Geef de ruimte voor publiek en Afgesloten zone een kleurverschil dat de ploeg in één oogopslag ziet.

Details van een gebied

De tooltips van de schakelknoppen passen bij de actie: Label op kaart aanzetten, Afmetingen aanzetten, Totale afmeting aanzetten, Randlengtes aanzetten, Hoeken aanzetten, en dezelfde labels met "uitzetten" aan het eind als de optie al aan staat.

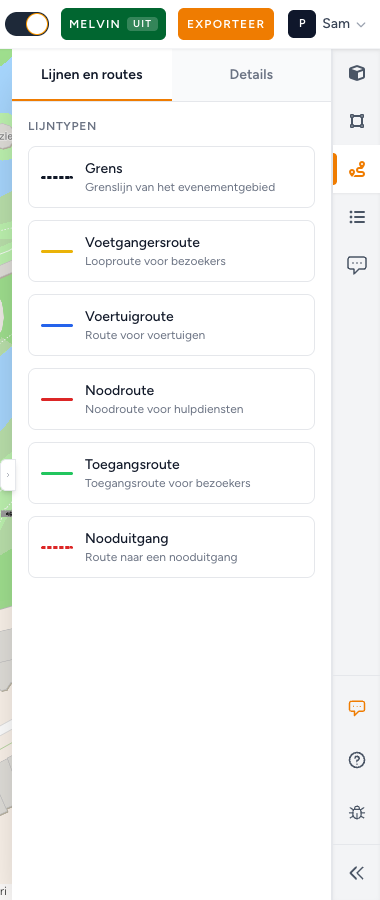

Lijnen en routes

Open Lijnen en routes. Teken routes voor bezoekers, voertuigen en hulpdiensten, en de grens van het terrein.

Heb je al een opgenomen wandel- of fietsroute? Gebruik GPX importeren bij de kaartgereedschappen links in plaats van hem opnieuw te tekenen. Geïmporteerde routes beginnen als lijnen van het type Voetgangersroute en blijven bewerkbaar. Een GPX-route importeren in een evenementenplan.

Lijntypen

Klik op een type en klik daarna de route punt voor punt op de kaart. Klik nog een keer op hetzelfde type om te annuleren.

Barrière staat niet in deze lijst. Oudere plannen kunnen nog een lijn Barrière hebben. Selecteer je er een, dan toont Details nog steeds Lijntype Barrière. Teken nieuw hekwerk als objecten uit Hekwerk of als lijn Grens, niet als verborgen barrièretype.

Zorg dat Noodroute en Nooduitgang er duidelijk anders uitzien dan Voetgangersroute en Toegangsroute voor bezoekers.

Geplaatste lijnen

In het paneel Lijnen en routes kies je het type. Na het tekenen blijft de lijn op de kaart staan. Dat is je geplaatste lijn.

Zo vind je hem terug:

1. Open Lagen.
2. Klap Lijnen en routes uit.
3. Klik op de regel. De app selecteert de lijn en opent Details.

Of klik op de lijn op de kaart en open daarna Details.

Details van een lijn

Tekst toevoegen

Tekst toevoegen staat links op de kaart, bij de gereedschappen voor zoomen en lagen. Het is de knop Aa. Titel: Tekst toevoegen.

Het is geen module in de zijbalk. Zoek niet naar Teksten naast Objecten.

1. Klik op Tekst toevoegen. De cursor wordt een kruis.
2. Je ziet de melding Klik een keer op de kaart om tekst te plaatsen. De tekstopties blijven beschikbaar in de sidebar terwijl je typt.
3. Klik één keer op de plek waar de tekst moet komen en typ.
4. Selecteer de tekst. De werkbalk op de kaart is Bewerken, Deselecteren en Verwijderen. Met de hoekgrepen pas je de grootte aan (Formaat wijzigen vanaf linksboven en de andere hoeken).

Lagen toont deze teksten onder Teksten. Een regel zonder woorden krijgt de standaardnaam Tekst. Daaronder kan Grootte: met de puntgrootte staan.

Details van een tekst

Korte teksten blijven bij het exporteren beter leesbaar dan hele alinea's. Zet notities voor de ploeg op objecten met Label en gebruik Tekst toevoegen voor bewegwijzering.

Zo ziet een goed resultaat eruit

• Elk belangrijk stuk materieel is een type uit Objecten op de juiste plek, niet alleen een gekleurde zone.
• Camping, Publieksgebied, Parkeren, Tent / paviljoen en Afgesloten zone hebben elk een eigen, duidelijke kleur.
• Noodroute / Nooduitgang blijven leesbaar naast de bezoekersroutes.
• Label op kaart tonen staat aan voor alles wat de ploeg moet kunnen lezen zonder Details te openen.
• Passend staat aan voor objecten met een afbeelding die hun vorm moeten houden. Uitrekken staat alleen aan als de afbeelding het vak moet vullen.
• Er staat minstens één evenementobject op het terrein als een gemeente in de app gaat beoordelen.
• Opslaan of Automatisch opslaan: opgeslagen is klaar.

Als je vastloopt
